0 ₽
35 000 ₽

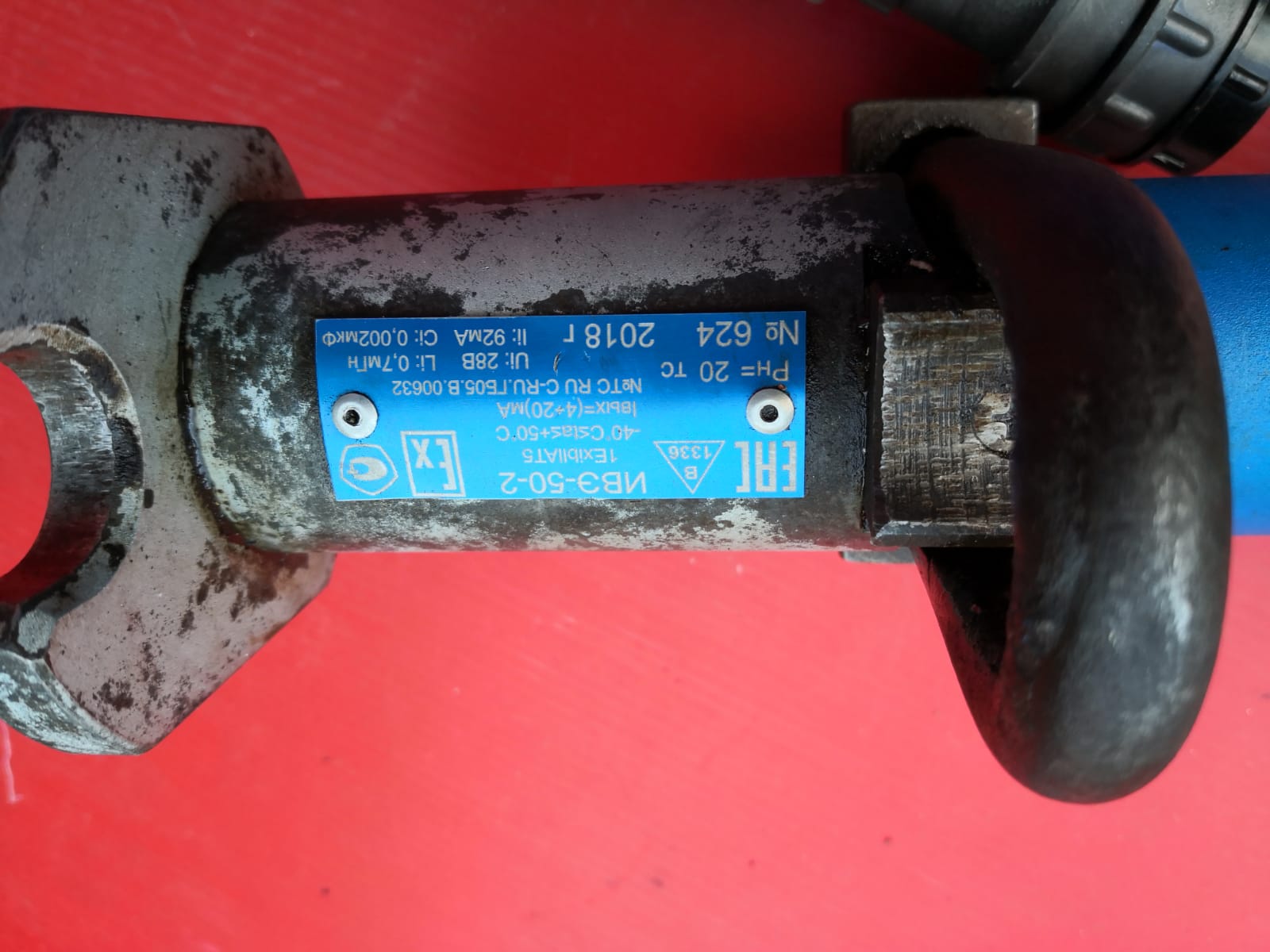

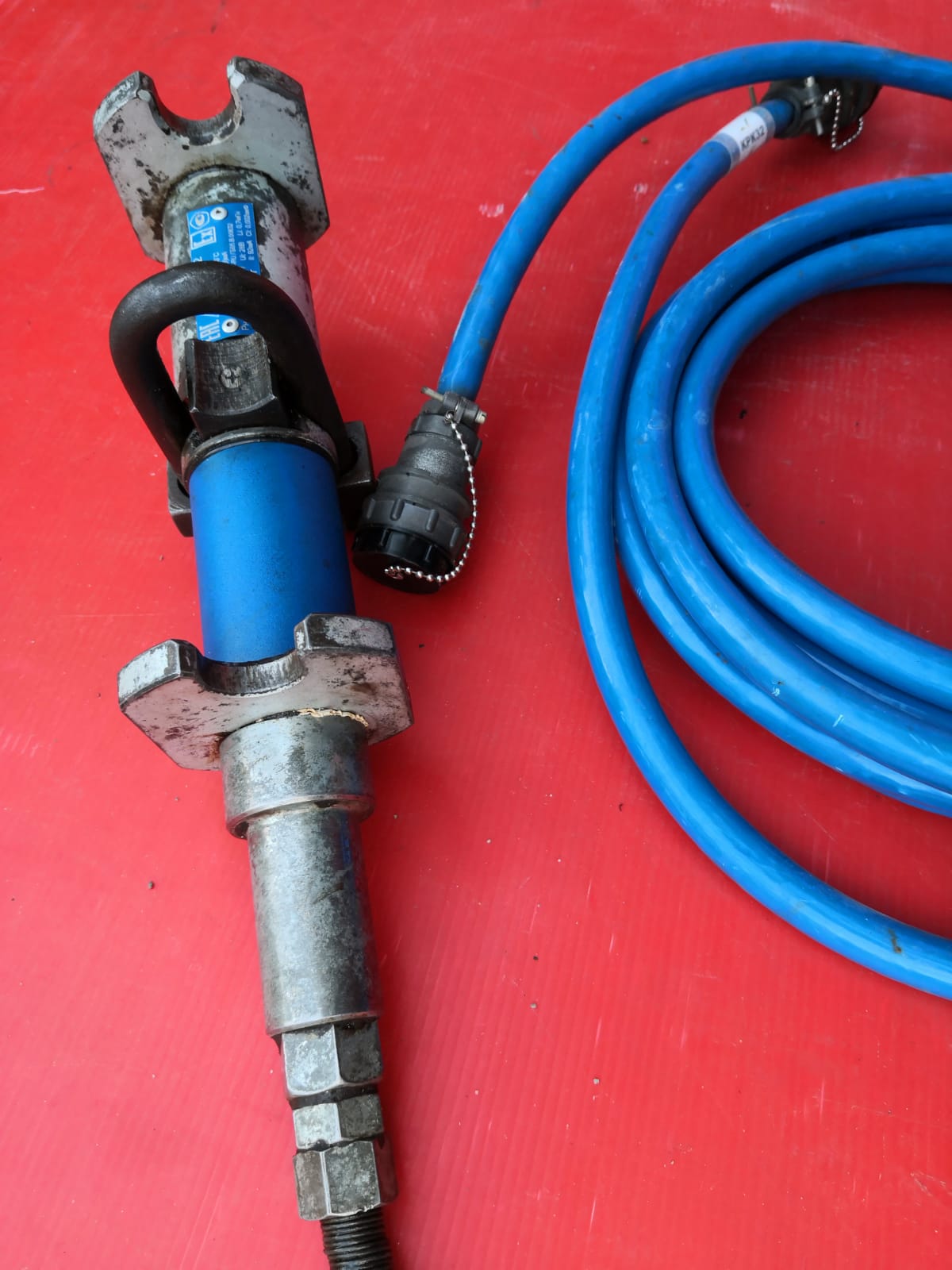

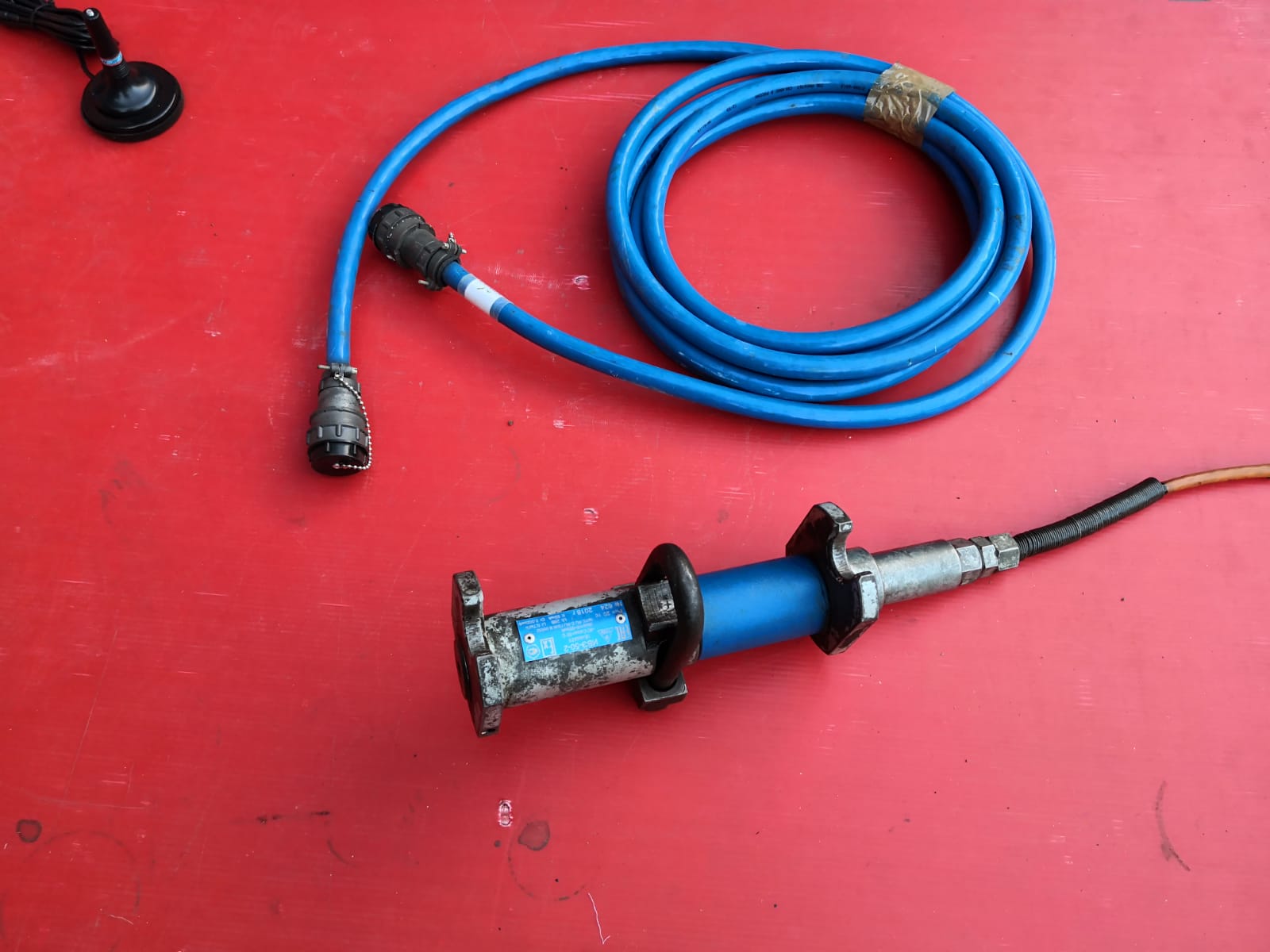

Датчик силы ИВЭ-50-2 - Используется в составе измерительного комплекса ИВЭ-50 для измерения и регистрации параметров «Вес на крюке» и «Нагрузка на долото» при проведении всех видов буровых работ и работ по строительству и ремонту скважин.
Исполнение датчика соответствует требованиям стандартов ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014, что дает возможность устанавливать датчик во взрывоопасной зоне.
Степень защиты, обеспечиваемая оболочкой датчика от воздействия пыли и воды, соответствует уровню IP65 по международной классификации и ГОСТ 14254.
Датчик устанавливается на неподвижном конце талевой системы подъемного агрегата. Тип выходного сигнала –4...20 мА.
Технические характеристики
Наибольший предел измеряемой силы натяжения неподвижного конца талевого каната ГПМ, не более, тс:
для ИВЭ-50-2 Рном=10 тс 10
для ИВЭ-50-2 Рном=20 тс 20
Максимальное значение наибольшего предела измерений, после снятия которого, сохраняются метрологические характеристики датчика, не более, тс:
для ИВЭ-50-2 Рном=10 тс 12,5
для ИВЭ-50-2 Рном=20 тс 25
Диаметр каната, мм 18-25
Габаритные размеры, мм 290´140´80
Уровень и вид взрывозащиты 1ЕxibIIAТ5
Степень защиты от влаги и пыли IP 65
Напряжение питания постоянного тока, В 15-32
Предел приведенной погрешности измерения, % +/-2,5
Диапазон рабочих температур, °С -40...+50
Масса, не более, кг 6,0
Возможна доукомплектация
· Прибор ИВЭ-50 модель 14.104GP (1336.421243.104-02)75 000
· Датчик Силы ИВЭ 50-2 35 000
· Датчик момента ротора ДМР-4.2Т (1336.404159.002-01)75 000
· ИНДИКАТОР ВЕСА ТБ 9 -10 50 000
· ИВЭ-50-3 ДИ-01-05-25МПа-Р, Датчик давления 12 000
· ИВЭ-50-3 ДИ-01-05-40МПа-Р, Датчик давления 19 000
· Коробка распределительная ИВЭ-50 РК10.104 (1336.468345.013-104) 9 000
· Индуктивный бесконтактный выключатель ТЕКО ISB A4A-31P-5-LZ 07-00033570
· Датчик импульсов ДИ-300.3 (1336.402233.002) 12 000
· Пульт бурильщика ПБ-4.14 (1336.192.00.00-04) 5м 12 000
· Кабель КРК32 (1336.685611.005) 5м 8 930
· Кабель датчика давления в манифольде(1336.72.06.01) 15м 2 914
· Кабель КДИ4 (1336.685612.047) 15м 3 140
· Кабель датчика момента КДМ6 (1336.685611.045) 15м 6 452
· Кабель датчика силы КДС3.1 (1336.134.00.00-01) 15м 6 311
· Кабель КДИ4 (1336.685612.047) 15м 3 140
· Кабель блокировки КБЛ3 (1336.135.00.00-01) 15м 4 310
· Модуль ПД-14 (ETHERNET) (1336.464411.009-06) 15м 15 425
Любая форма оплаты. Звоните, ответим на все Ваши вопросы
Работаем с юридическими и физическими лицами. Предоставляем документы. Отгружаем в регионы.
